EMC測試
EMC測試又叫做電磁兼容（EMC）全稱是Electro Magnetic Compatibility，指的是是對電子產品在電磁場方面干擾大?。‥MI）和抗干擾能力（EMS）的綜合評定，是產品質量重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。EMC測試目的是檢測電器產品所產生的電磁輻射對人體、公共電網以及其他正常工作之電器產品的影響。其定義為“設備和系統在其電磁環境中能正常工作且不對環境中任何事物構成不能承受的電磁騷擾的能力” 該定義包含兩個方面的意思，首先，該設備應能在一定的電磁環境下正常工作， 即該設備應具備一定的電磁抗擾度(EMS)； 其次，該設備自身產生的電磁騷擾不能對其他電子產品產生過大的影響，即電磁騷擾(EMI)。
EMC測試主要分類
EMC包括EMI(電磁干擾)及EMS(電磁耐受性)兩部份，所謂EMI電磁干擾，乃為機器本身在執行應有功能的過程中所產生不利于其它系統的電磁噪聲；而EMS乃指機器在執行應有功能的過程中不受周?chē)姶怒h(huán)境影響的能力。
1.EMI（Electro-Magnetic Interference）---電磁騷擾測試，此測試之目的為：檢測電器產品所產生的電磁輻射對人體、公共電網以及其他正常工作之 電器產品的影響。
EMI測試主要包含什么內容？
Radiated Emission －輻射騷擾測試
Conducted Emission－傳導騷擾測試
Harmonic－諧波電流騷擾測試
Flicker－電壓變化與閃爍測試
2. EMS（Electro-Magnetic Susceptibility）---電磁抗擾度測試，此測試之目的為：檢測電器產品能否在電磁環境中穩定工作，不受影響。
EMS測試主要包含什么內容？
ESD－靜電抗擾度測試
RS－射頻電磁場輻射抗擾度測試
CS－射頻場感應的傳導騷擾抗擾度測試
DIP－電壓暫降，短時中斷和電壓變化抗擾度測試
SURGE－浪涌（沖擊）抗擾度測試
EFT－電快速瞬變脈沖群抗擾度測試
PFMF－工頻磁場抗擾度測試
雜散定義：指用標準測試信號調制時在除載頻和由于正常調制和切換瞬態引起的邊帶及鄰道以外 離散頻率上的輻射（既遠端輻射）。雜散輻射按其來源可分為傳導型和輻射型兩種。
傳導雜散：指在天線的接頭處50歐姆負載上測得的任意離散信號的電平功率。
輻射雜散：測試設備的機殼、結構及互連電纜引起的雜散騷擾。測試條件首選在電波暗室內進行，或是在戶外進行。
EMC測試步驟
1、指定試驗大綱和測試細則
2、確定所依據的標準
3、交換試驗接口信息
4、檢查測量?jī)x器
5、開始分項測試
6、出具測試報告
EMC檢測所需資料
1. 電磁兼容認證申請書格式請參閱中國電磁兼容認證中心：申請材料>>；
2. 申請認證企業的《企業法人營業執照》或登記注冊證明復印件；
3. 產品質量穩定并具備批量生產能力的證明材料；
4. 申請企業的質量手冊；
5. 申請認證產品的生產過程概況一式兩份；
6. 產品說明書；
7. 產品結構說明一式兩份；
8. 產品電原理圖及印刷電路板圖；
9. 產品電磁兼容關鍵件一覽表一式兩份（加蓋公章）；
10. 需要時所要求提供的其它有關資料。

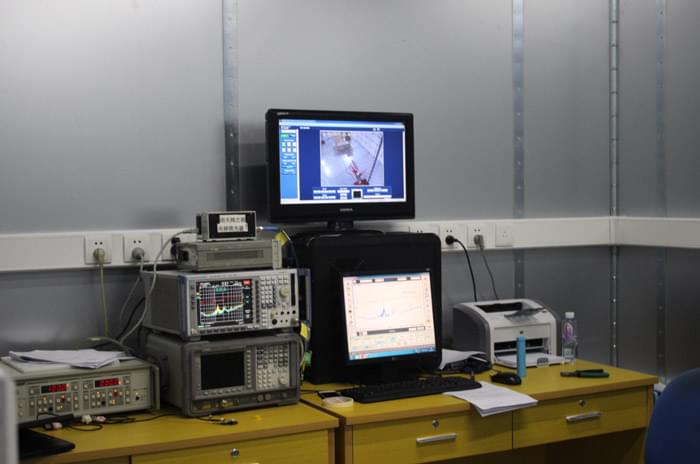

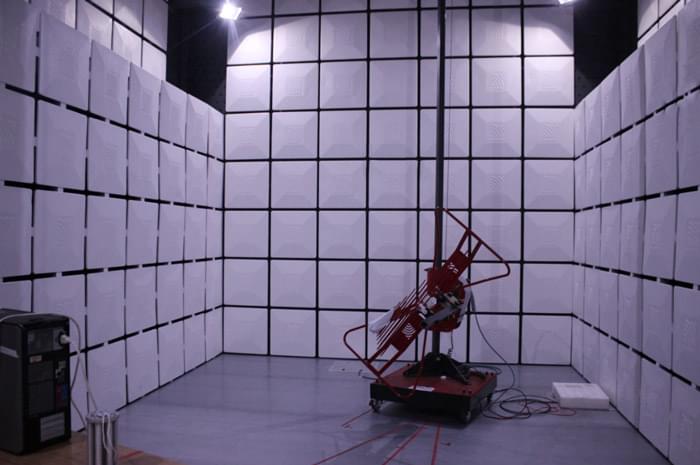

環測威擁有自己的EMC暗波實驗室和國家認監委頒發的CNAS授權證書，多年測試整改經驗工程師服務免費咨詢電話 4008-258-120
EMC實驗室測試能力范圍：
⑴ 傳導conduction emission （9KHz-30MHz）
⑵ 功率輻射power clamp （30MHz-300MHz）
⑶ 磁場輻射magnetic emission（9KHz-30MHz）
⑷ 空間輻射radiated emission（30MHz-18GHz）
⑸ 斷續傳導干擾click
⑹ 諧波harmonics class a,b ,c,d
⑺ 電壓閃爍flicker plt .pst
⑻ 靜電ESD （±0.1----±16.5kv）
⑼ 輻射抗擾度R/S
⑽ 快速脈沖群EFT/B （±0.1----±4.4kv）
⑾ 抗傳導干擾CS（0.1-30v）
⑿ 抗磁場干擾MS（0-120A/m）
⒀ 斷電Dips（0%-100%）
⒁ 振蕩波浪涌 Oscillatory Waves Surge 0.1-6.6kv 波形100KHz
⒂ 諧波、諧間波抗干擾 Harmonic、interharmonic immunity
（EMC）是一項非常重要的質量指標，它不僅關系到產品本身的工作可靠性和使用安全性，而且還可能影響到其他設備和系統的正常工作，關系到電磁環境的保護問題。 歐共體政府規定，從1996年1月1起，所有電氣電子產品必須通過EMC認證，加貼CE標志后才能在歐共體市場上銷售。
在實際EMC測試應用中，除了通過標準資格實驗室的鑒定測試以外，還有兩種可行的方法也是被業界所認可的：TCF（Technical Construction File）和Self Ceritification(自檢證明)?？垢蓴_能力測試是十分實用的測試項目。實現電磁兼容的好辦法是，將所有的數字及模擬電路均視為對高頻信號響應的電路，用高頻設計方法來處理電費屏蔽、PCB布線和共模濾波。采用整塊地平面和電源面也很重要，對模擬電路也該如此，這樣做有利于限制高頻共模環環。大多數瞬態干擾均屬高頻，并產生很強的輻射能量。
